超音波金属接合機（超音波メタルウェルダー） SDB-AGM20kHz型

ユーシー社は1966年より世界のワイヤーボンダー用の超音波発信機・トランスデューサー製造メーカーとして、お客様の進歩と共に時代をリードしてまいりました。そのノウハウを活かし、同グループ企業RINCO社とのコラボレーションが実現した最新の超音波金属接合機をリリース致しました。

優れた超音波制御機能（スイス製）と超音波エネルギーを最大限に引き出すサーボプレス（日本製）の融合。超音波金属接合の信頼性を別次元へと飛躍させます。

最適コラボレーション

加工中に急激な高さ変化（ワーク変形）のあった場合でも、加圧力を一定に保ち超音波エネルギーを効率良くワークに伝えるサーボプレスと、優れた超音波制御機能（最適周波数追尾機能）を有するRINCO社（スイス）の新世代超音波発振器AGMを搭載。再現性の高い超音波金属接合を実現します。

金属接合を目的として設計した高剛性サーボプレスユニットは、十分な強度を確保し加工品質を安定させます。

加工中の荷重変化を瞬時にフィードバック、応答性に優れ安定した荷重制御を可能にします。

加工時の荷重変動や超音波出力のモニタリングデータから合否判定の出力ができるため、接合品質の管理が容易に行えます。

超音波金属接合機（超音波メタルウェルダー）
SDB-AGM20kHz型

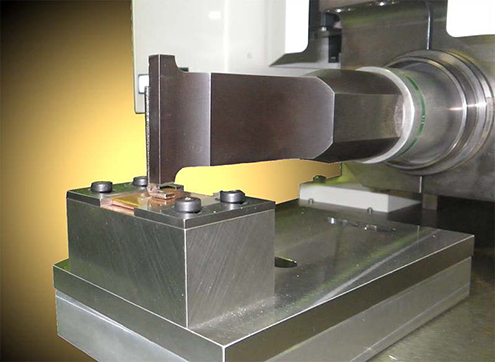

FEM解析に基づく信頼性の高いホーン

超音波金属接合は、熱溶融や半田接合などを使用することなく、金属と金属を強力に接合します。近年では、バッテリー電極とアルミ箔積層接合、アルミ線と端子接合、パワーモジュールDBC基板へのリード接合等の用途としても利用が増えており、環境に配慮したクリーンな生産を支援しています。

実機でのデモンストレーションの他、接合サンプルをお預かりさせて頂ければ無償トライアルも行わせて頂きます。お気軽にお問合せ、ご相談下さい。

超音波接合では、材料を溶融させることなく瞬時に原子間レベルの拡散接合を実現します。

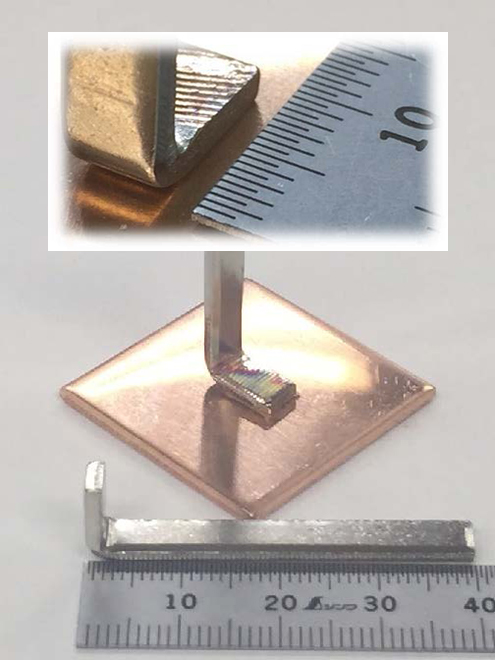

2mm厚の銅端子を銅板上へ接合

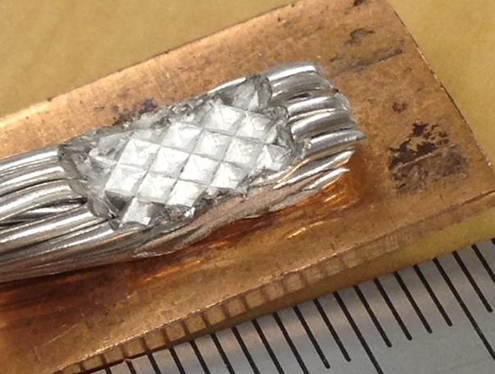

～35Sqアルミ線

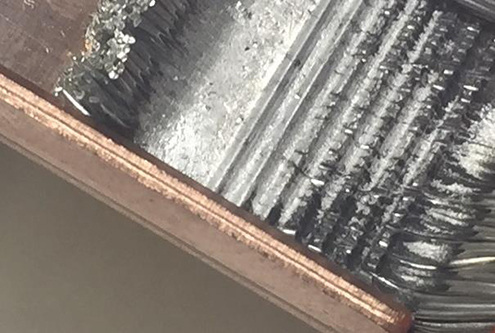

断線・クラック無く安定した接合

型式	SDB2000-AGM20kHz
加圧ユニット日本製SDB2000	最大加圧	2000N
	圧力設定範囲	100N ～2000N（※ 200N 以下は条件出しが必要）
	設定圧力単位	1N分解能
	加圧時間	お問合せ下さい
	時間単位	お問合せ下さい
	駆動方式	サーボモーター
	上下動ストローク	お問合せ下さい
	移動速度	お問合せ下さい
超音波発振器 RINCO製AGM発信機	出力・周波数	3000W・20kHz / 900W・35kHz
	US発信時間指令	お問合せ下さい
	時間単位	0.001秒分解能
	制御方法	連続時間、エネルギー連続時間andエネルギー、時間 or エネルギー
	振幅制御	デジタル制御（ 40％～100％）ブースタ方式
	不良判定項目	周波数、パワーリミット、溶接時間、エネルギー
装置本体	装置寸法	幅： 520 、高さ： 620 、奥行： 620 （単位（単位 mm ）
	重量	150kg
	電源	単相 200V/230V
	超音波発信機	幅：95 、高さ：259 、奥行：393（単位 mm ）

詳細につきましては、お気軽にお問合せ下さい。
