超音波金属接合機USDB （超音波メタルウェルダー）

ユーシー社は1966年より世界のワイヤーボンダー用の超音波発信機・トランスデューサー製造メーカーとして、お客様の進歩と共に時代をリードしてまいりました。そのノウハウを活かし、同グループ企業RINCO社とのコラボレーションが実現した最新の超音波金属接合機をリリース致しました。

優れた超音波制御機能（スイス製）と超音波エネルギーを最大限に引き出すサーボプレス（日本製）の融合。超音波金属接合の信頼性を別次元へと飛躍させます。

USDB-AGM35kHz/20kHz型

超音波金属接合機『USDB』は、高速サイクル運転・高速データ転送・高精度な位置制御を実現した超音波金属接合機です。1軸リジット構造のサーボモータープレス圧制御は、超微細位置精度と高速荷重追従性、安定超音波エネルギー付加を実現し、加工再現性を飛躍的にアップ。
新しいEthernet/IP接続により自動化ラインの運用管理を簡単にし、全接合結果をビックデータ化します。

超音波金属接合機USDB35kHz・20kHz仕様

サーボモーター採用！とことん性能にこだわりぬいた逸品がここに誕生

超音波金属接合機『USDB』は、高速サイクル運転・高速データ転送・高精度な位置制御を実現した超音波金属接合機です。1軸リジット構造のサーボモータープレス圧制御は、超微細位置精度と高速荷重追従性、安定超音波エネルギー付加を実現し、加工再現性を飛躍的にアップ。

新しいEthernet/IP接続により自動化ラインの運用管理を簡単にし、全接合結果をビックデータ化します。

特長

接合中の超音波振動エネルギーが確実にワークへ伝搬できる加工組立精度・動作精度・超音波制御
特徴的なワンピースフレーム構造による剛性から発揮される信頼性の高い位置精度(1μm)
接合中の荷重変動に対して高速荷重追従(安定荷重)を実現したオリジナルプログラム
シンプル画面のMMI(マンマシンインターフェイス)採用により簡単設定操作(カラータッチパネル)
周波数変動やインピーダンス変動に敏感なアプリケーションに対する、独自の超音波制御方式
過負荷等による超音波発振器・サーボの故障を防ぐ保護回路プログラム搭載
接合データ波形から加工挙動を読み取り、データの重回帰分析を行いやすい優れた接合再現性
接合状態に合わせた設定が可能な剥離発振プログラムの採用
評価作業では使い易さ優先、連続作業では高速サイクル運転を優先とした各モードを標準搭載
ユーザーニーズに合わせた自動機設備化・プログラム対応が可能

超音波金属接合機USDB側面はワンピースプレート採用による装置剛性を向上

見やすい接合結果の表示画面

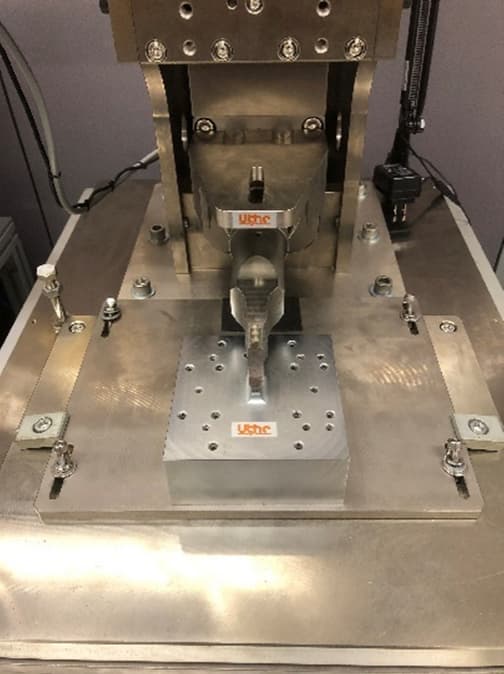

装置剛性を維持したベースプレートからの取外し可能な構造。剛性を考慮した架台と治具プレートとの組合せが可能

ホーン工具の交換後の位置決め再現性を向上

主な仕様

20kHz-3000W、35kHz-900W
荷重領域100N～3000N

詳細仕様に関しましては別途お問合せ下さい。

実績接合コンビネーション

電線＋電線（0.35sq～5.5sq）
電線＋板（0.35sq～40sq、ｔ0.2㎜～ｔ3㎜）
板＋板（ｔ0.2㎜～ｔ３㎜）
箔＋箔(板) （@ｔ6μm～t13μm×N）

＊主な接合材質は、アルミ・銅・ニッケル等、仕様による。
＊この他の接合品に関してもお気軽にご相談下さい。

ワイヤーハーネス、板材、箔タブ等の接合結果データの検証サービス

超音波接合コンサルティング

弊社ではお客様からの様々な接合要求に対して、実験評価対応を実施しております。接合実験から得られた当社の超音波考察を参考として頂き、最終的なお客様の製品化のお手伝いが出来れば幸いです。

現在お客様がご利用中又は検討中の他社設備との比較検証、喜んで対応させて頂きます。
電気自動車向けの超音波ハーネス接合について、レクチャー等も承っております。お気軽にお問い合わせ下さい。

お問い合わせ

超音波金属接合機（超音波メタルウェルダー）
SDB-AGM20kHz-3000W、35kHz-900Wモデル

最適コラボレーション

加工中に急激な高さ変化（ワーク変形）のあった場合でも、加圧力を一定に保ち超音波エネルギーを効率良くワークに伝えるサーボプレスと、優れた超音波制御機能（最適周波数追尾機能）を有するRINCO社（スイス）の新世代超音波発振器AGMを搭載。再現性の高い超音波金属接合を実現します。

高剛性サーボプレスユニット

金属接合を目的として設計した高剛性サーボプレスユニットは、十分な強度を確保し加工品質を安定させます。

独自の荷重追従機構

加工中の荷重変化を瞬時にフィードバック、応答性に優れ安定した荷重制御を可能にします。

材料特性に合った設定が可能

加工時の荷重変動や超音波出力のモニタリングデータから合否判定の出力ができるため、接合品質の管理が容易に行えます。

SDB-AGM20kHz-3000W、35kHz-900Wモデル

アプリケーション

アルミ電線・銅電線と端子接合・DBC基板へのL型リード端子接合・Al,Cu箔積層の電極接合等

特徴

超音波エネルギーを無駄なくワークに伝えるサーボプレス
安定した品質と再現性を実現する新世代超音波発振器
サーボプレスユニットは、100N～2000Nの幅広い荷重制御に対応
高剛性プレスユニットとリジットブースター保持方式により、検出高さ1μmを実現
様々な超音波発振モードと接合判定モードが利用可能
接合データのCSV出力（パワー・変位・荷重）による接合サンプル検証に有効
周波数20kHzまたは35kHzの超音波発振器に標準対応
装置はユーザーニーズに合わせて自動機への搭載が可能

STG35kHz-ADG900W、STG40kHz-ADG800W、STG70kHz-ADG100Wモデル

豊富な実績を基に開発改良された生産能力型の高機能Standardプレスでは、量産現場での操作性とコストパフォーマンスにも優れております。小径の細線Al電線やCu電線とリード端子との接合や、 Alリボン線の接合、AL,Cu箔積層の電極接合、周波数35kHz、40kHz、70kHzのラインナップによりアプリケーションサイズに適した低振幅、低荷重での接合が可能です。
